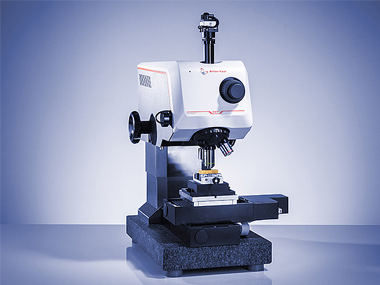

Revetest® 大載荷劃痕測試儀是工業標準儀器，廣泛用于測試膜厚度超過 1 μm 的硬質涂層的機械性能。RST³ 是用于測試涂層/基體附著力和表面抗劃 性能的可靠?jī)x器。該儀器配備的易于使用的軟件包，可以在各種測試模式下執行劃痕測試，包括簡模式、高級模式（帶預掃描和后掃描功能）、多劃痕模式、臺階力多劃痕模式、用戶定義模式等。安東帕是劃痕測試領域的世界領導者，全球 Revetest® 大載荷劃痕測試儀已超過 1500 個用戶。
專利同步全景成像模式

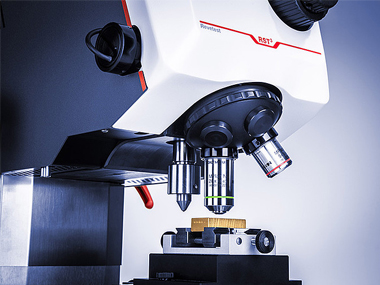

此種 功能為安東帕劃痕測試儀所獨有。它可以自動將所有傳感器信號和全景成像的劃痕圖像實現完全同步。通過這種方式，可以在與界面上的劃痕圖片完全對應的情況下離線分析測量數據。安東帕擁有同步全景成像模式方面的專利 US 12/324、237 以及 EP 2065695。
曲面和粗糙表面的測量

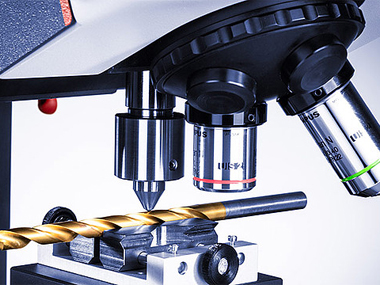

由于其采用了獨特的載荷傳感器控制技術，Revetest®大載荷 劃痕系統可探知表面形貌的偏差，并且通過主動力反饋系統來校正該偏差。通過完全控制的所需載荷來跟蹤樣品表面形貌，RST³ 還能夠在粗糙表面和曲面上進行非?？煽康臏y(cè)量。
符合 ASTM C1624、ISO 20502 和 ISO EN 1071 國際標準
安東帕通過與 ISO、ASTM、DIN 等標準化組織密切合作，為我們的客戶提供支持，以滿足他們對自己產品的高要求，特別是在標準起重要作用的質量控制方面。通過相應的產品認證，可以在安全性、可靠性、環境友好性方面保證高質量的產品和服務。
劃痕測量的高靈活性

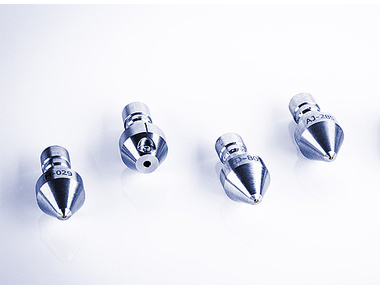

可以方便快捷地更換不同的劃痕針尖。提供不同直徑和角度的劃痕針尖。相同的夾具可配用不同種類的劃痕針尖，例如球形針尖（錐角為 120° 或 90° 的 1、5、20、200、800、... μm 針尖）、錐形針尖或維氏針尖。
自動檢測臨界載荷

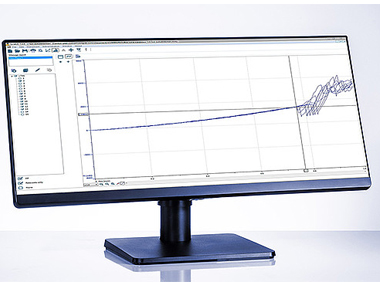

通過使用不同的傳感器（聲發射、劃痕位移、摩擦力）和視頻顯微鏡觀察獲得臨界載荷數據來量化不同的膜 - 基材組合的結合性能。所有臨界載荷可通過新的易用軟件進行自動判定。僅需要用戶 設置某些門檻值并對動臨界載荷 (Lc) 進行自動分析。RST³ 是市場上唯一具有自動判定臨界載荷功能的劃痕測試儀。
技術規格
|
法向載荷 |
精細量程 |
最大量程 |
|
最大載荷 [N] |
100 |
200 |
|
分辨率[mN] |
0.1 |
0.2 |
|
本底噪音 [rms] [μN]* |
1000 |
|
|
劃痕深度 |
精細量程 |
最大量程 |
|
最大深度 [μm] |
100 |
1000 |
|
深度分辨率 [nm] |
0.05 |
0.5 |
|
本底噪音 [rms] [nm]* |
2.5 |
|
|
摩擦力 |
精細量程 |
最大量程 |
|
最大摩擦力 [N] |
100 |
200 |
|
摩擦力分辨率 [mN] |
0.1 |
0.2 |
聲發射傳感器 ：①中心頻率：150 kHz ②動態范圍：65 dBae ③最大放大倍數：200,000 x
劃擦速度：從 0.4 mm/min 至 600 mm/min
劃擦平臺 ：①劃痕長度：最大 70 mm ②在線劃痕檢查：最大 30 mm ③劃擦速度：0.4 mm/min 至 600 mm/min
*理想實驗室條件下規定的本底噪音值，并使用減震臺。
